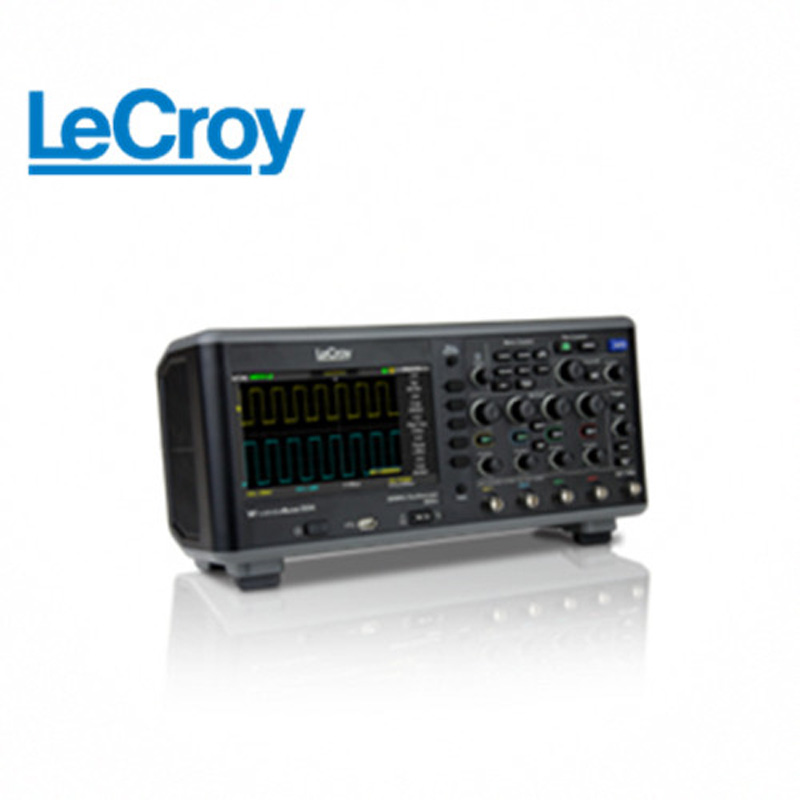

力科/LeCroy WA-224 200M 4通道 數字示波器
主要特點
60 MHz、100 MHz、200 MHz和300 MHz 的帶寬
高達2GS/s的采樣率長波形存儲器
4kpts/Ch或9kpts/Ch (通道復用時18 kpts)
高級觸發—邊沿、脈寬、視頻、斜坡(上升時間)
所有型號均配有5.7"彩色顯示器
32種自動測量
多語言用戶界面和上下文相關幫助
大型內置波形和設置存儲器
4種運算函數加FFT
USB主機和設備連接，用于打印機、存儲棒和PC 遠程控制
數字濾波器
WaveAce 每條通道上都提供了數字濾波功能。低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器允許您只隔離想要查看的頻率。
觸發
邊沿觸發并不總是每個信號的最佳選擇。除基本邊沿觸發外，WaveAce還提供了一系列觸發功能，包括脈寬觸發、視頻觸發和斜坡(上升時間)觸發。
自動測量
WaveAce 標配32 種自動測量，簡化了您的工作方式。它可以顯示多達4個測量，而不會使波形顯示畫面顯得擁擠；還可以使用測量?jī)x表板，一次顯示全部32個測量。各種高級定時參數可以洞察兩個不同信號之間的關系。
波形數學運算
WaveAce 提供了五種數學函數，包括加、減、乘、除和FFT。FFT功能可以選擇四個窗口和兩個不同的垂直標度。
連接能力
WaveAce 在前面板上提供了一個USB 主機端口，用來把屏幕圖、波形和設置保存到U 盤上。它在后面板上提供了一個USB設備端口，可以連接PC 或PictBridge 打印機。EasyScope 軟件可以通過USB 或RS-232 全面訪問示波器的顯示、測量、波形數據和前面板控制功能，簡化了與PC 的連接和通信。
大型內存
在測試和調試過程中，在內存中保存和調用波形和設置可以節約大量的時間。WaveAce 可以把最多20 個波形、20 種設置和2 個參考波形保存到內存中。
測試通過/失敗
由于內置通過/失敗模板測試，WaveAce可以迅速識別問題，讓您知道發生的問題?？梢栽谄聊簧巷@示測試通過/失敗結果歷史。
波形序列記錄器
捕獲和重播由最多2500 個波形組成的序列，隔離在系統中導致問題的欠幅脈沖或毛刺。采集模式不同應用要求不同的采集模式。WaveAce提供了實時模式、等效時間模式、峰值檢測模式和平均模式，保證可以捕獲和顯示任何波形。
技術參數
|
垂直系統 |
|
|
帶寬 |
200 MHz |
|
上升時間 |
3.5 ns |
|
輸入通道數量 |
4 |
|
帶寬限制器 |
20 MHz |
|
輸入阻抗 |
1 MΩ ± 2% || 13 pF ± 3 pF |
|
輸入耦合 |
AC, DC, GND |
|
最大輸入電壓 |
± 400 Vpk |
|
通道-通道隔離度 |
50MHz時 ≥100:1 |
|
垂直分辨率 |
8位 |
|
靈敏度 |
2 mV/div - 5 V/div |
|
DC增益精度 |
±3%: 5 mV/div - 5 V/div (固定增益范圍) |
|
偏置范圍 |
±2 V: 2mV/div - 100 mV/div |
|
水平系統 |
|
|
時間基范圍 |
2.5 ns/div - 50 s/div |
|
時鐘精度 |
100 ppm |
|
觸發器和內插器抖動 |
0.5 ns (pk-pk) |
|
采集系統 |
|
|
單次采樣率 |
2GS/s (通道復用), |
|
等效采樣率 |
50 GS/s |
|
存儲深度 |
10kpts/Ch；20kpts/Ch（通道復用） |
|
采集處理 |
|
|
平均 |
掃描數可選：4, 16, 32, 64, 128, 256 |
|
峰值檢測 |
2.5 ns |
|
增強分辨率 |
無 |
|
插補 |
線性，Sin x/x |
|
觸發系統 |
|
|
模式 |
正常觸發，自動觸發，單次觸發，停止觸發 |
|
觸發源 |
Ch 1 - Ch 4, EXT, EXT/5, AC Line |
|
耦合 |
AC, DC, LF Rej, HF Rej, |
|
觸發前延遲 |
memory/(2 * sample rate) |
|
觸發后延遲 |
260 div |
|
按時間釋放 |
100 ns - 1.5 s |
|
內部觸發范圍 |
距中心±6格 |
|
觸發靈敏度 |
1 div: DC - 10 MHz |
|
外部觸發靈敏度 |
Ext: 200 mVpp from DC to 10 MHz |
|
外部觸發輸入范圍 |
Ext: ±1.2 V, EXT/5: ±6 V |
|
顯示系統 |
|
|
顯示器 |
5.7" TFT彩色顯示器，320 x 240 分辨率 |
|
網格樣式 |
YT (12 水平格), XY |
|
觸發 |
|
|
觸發 |
邊沿, 脈寬, 視頻, 斜坡(上升時間), 交替 |
|
測量、數學運算和波形記錄器 |
|
|
測量 |
幅度, 平均值, 基數, 突發寬度, 周期RMS, + 占空比, - 占空比, 下降時間,頻率, 最大值, 中間值, 最小值, 峰到峰值,周期, 相位, 上升時間, RMS, 頂部, + 寬度, - 寬度。外加8 種高級沿到沿定時測量參數 |
|
數學運算 |
加, 減, 乘, 除, FFT (高達1 kpts, 支持矩形, Von Hann, Hamming或Blakman 窗口) |
|
波形序列記錄器 |
記錄和播放由高達2500 個波形組成的序列 |
|
物理特點 |
|
|
外觀尺寸 |
(HWD) 152 mm x 336 mm x 118 mm; 5.9" x 13.2" x 4.65" (高度中不包括支腳) |
|
毛重 |
3.0 公斤（6.6 磅） |
標配附件：
每條通道一只無源探頭
多語言用戶界面和幫助
EasyScope PC 軟件，帶有USB 電纜
用戶手冊和快速參考指南
校準和性能證明
3年保修
